132

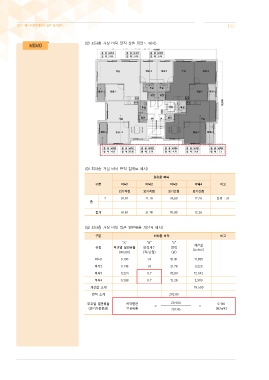

<② 최하층 거실 바닥 면적 산출 평면도 예시>

<③ 최하층 거실 바닥 면적 집계표 예시>

최하층 바닥
구분 바닥1 바닥2 바닥3 바닥4 비고
외기직접 외기직접 외기간접 외기간접
2 91.81 21.78 76.80 12.26 단위 : ㎡
층

합계 91.81 21.78 76.80 12.26

<④ 최하층 거실 바닥 평균 열관류율 계산서 예시>

구분 최하층 바닥 비고
“A” “B” “C”
계산값
유형 부위별 열관류율 보정계수 면적 (AxBxC)
(W/㎡K) (직/간접) (㎡)
바닥1 0.130 1.0 91.81 11.935
바닥2 0.148 1.0 21.78 3.223
바닥3 0.224 0.7 76.80 12.042
바닥4 0.268 0.7 12.26 2.300
계산값 소계 29.500
면적 소계 202.65

부위별 열관류율 바닥평균 29.500 0.146
= =
(면적가중평균) 열관류율 202.65 (W/㎡K)
