130

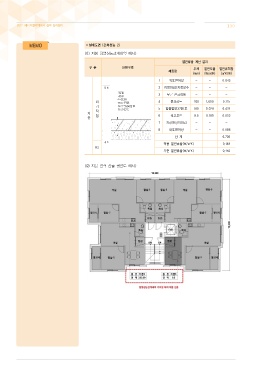

설계도면 (건축성능 2)

<① 지붕 형별성능관계내역 예시>
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 외표면저항 - - 0.043
2 지정마감/지정방수 - - -
3 무근 콘크리트 - - -
외 4 콘크리트 200 1.600 0.125
기
5 압출법보온판1호 180 0.028 6.429
직
지 접 6 석고보드 9.5 0.180 0.053
붕
7 지정천장지마감 - - -
8 내표면저항 - - 0.086
합 계 6.736
적용 열관류율(W/㎡K) 0.148
R2
기준 열관류율(W/㎡K) 0.150

<② 지붕 면적 산출 평면도 예시>
