127

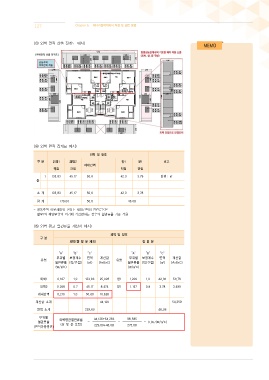

<③ 외벽 면적 산출 전개도 예시>

<④ 외벽 면적 집계표 예시>

외벽 및 창호
구 분 외벽1 외벽2 창1 문1 비고
세대간벽
직접 간접 직접 간접
1 133.83 45.17 50.6 42.3 3.78 단위：㎡
층

소 게 133.83 45.17 50.6 42.3 3.78

합 계 179.00 50.6 46.08
- 공동주택 이웃세대와 면하는 세대간벽의 열관류율은
별표1의 해당부위의 외기에 직접면하는 경우의 열관류율 기준 적용

<⑤ 외벽 평균 열관류율 계산서 예시>
외벽 및 창호
구 분
외벽(창 및 문 제외) 창 및 문

“A” “B” “C” “A” “B” “C”
부위별 보정계수 면적 계산값 부위별 보정계수 면적 계산값
유형 유형
열관류율 (직/간접) (㎡) (AxBxC) 열관류율 (직/간접) (㎡) (AxBxC)
(W/㎡K) (W/㎡K)

외벽1 0.187 1.0 133.83 25.026 창1 1.200 1.0 42.30 50.76
외벽2 0.268 0.7 45.17 8.474 문1 1.157 0.8 3.78 3.499
세대간벽 0.210 1.0 50.60 10.626
계산값 소계 44.126 54.259

면적 소계 229.60 46.08
부위별 외벽평균열관류율 44.126+54.259 98.385
열관류율 = = = 0.357(W/㎡K)
(면적가중평균) (창 및 문 포함) 229.60+46.08 275.68
