Page 131 - 에너지절약계획서실무길라잡이2017
P. 131
131

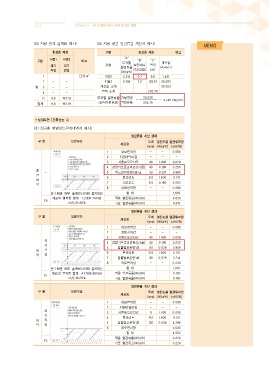

<③ 지붕 면적 집계표 예시> <④ 지붕 평균 열관류율 계산서 예시>
최상층 지붕 구분 최상층 지붕 비고
지붕1 지붕2 “A”
구분 비고 부위별 “B” “C” 계산값
외기 외기 유형 열관류율 보정계수 면적 (AxBxC)
직접 간접 (직/간접) (㎡)
(W/㎡K)
1 - - 단위:㎡ 지붕1 0.213 0.7 9.6 1.431
2 - - 지붕2 0.148 1.0 193.19 28.592
층 3 - - 계산값 소계 30.023
4 - - 면적 소계 202.79
R 9.6 193.19 부위별 열관류율 지붕평균 = 30.026 = 0.148 (W/㎡K)
합계 9.6 193.19 (면적가중평균) 열관류율 202.79
설계도면 (건축성능 3)
<① 최하층 형별성능관계내역서 예시>
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 지정바닥마감 - - -
3 시멘트모르타르 40 1.400 0.029
4 경량기포콘크리트(0.5품) 40 0.160 0.250
층
- 5 비드법보온판2종1호 30 0.031 0.968
간 6 콘크리트 210 1.600 0.131
바
7 석고보드 9.5 0.180 0.053
닥
8 내표면저항 - - 0.086
온수배관 하부-슬래브사이에 설치되는 합 계 1.603
재료의 열저항 합계:1.218)0.74이상 적용 열관류율(W/㎡K) 0.624
F0
=1/0.81x60% 기준 열관류율(W/㎡K) 0.810
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 장판지마감 - - -
3 시멘트모르타르 40 1.400 0.029
외
4 경량기포콘크리트(0.5품) 40 0.160 0.250
기 5 압출법보온판1호 110 0.028 3.929
바 직 6 콘크리트 210 1.600 0.131
닥 접
7 압출법보온판1호 90 0.028 3.214
8 외표면저항 - - 0.043
온수배관 하부-슬래브사이에 설치되는 합 계 7.682
재료의 열저항 합계:4.179)3.88이상 적용 열관류율(W/㎡K) 0.130
F1
=1/0.18x70% 기준 열관류율(W/㎡K) 0.180
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 지정타일마감 - - -
외 3 시멘트모르타르 9 1.400 0.006
기 4 콘크리트 210 1.600 0.131
바 직 5 압출법보온판1호 120 0.028 4.286
닥 접
6 외표면저항 - - 0.043
합 계 4.552
적용 열관류율(W/㎡K) 0.220
F2
기준 열관류율(W/㎡K) 0.220
