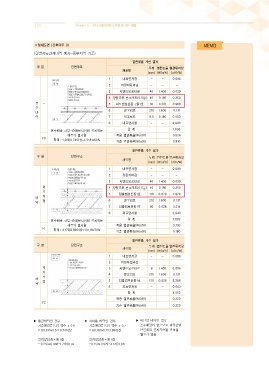

설계도면 (건축의무 3)
<형별성능관계내역 예시-중부지역 기준>
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 지정바닥마감 - - -
3 시멘트모르타르 40 1.400 0.029
4 경량기포 콘크리트(0.5품) 40 0.160 0.250
층 - 5 비드법보온판 2종1호 30 0.031 0.968
간
6 콘크리트 210 1.600 0.131
바
닥 7 석고보드 9.5 0.180 0.053
8 내표면저항 - - 0.086
온수배관 하부-슬래브사이에 설치되는 합 계 1.603
재료의 열저항 적용 열관류율(W/㎡K) 0.624
F0 합계:1.218)0.74이상=1/0.81x60%
기준 열관류율(W/㎡K) 0.810
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 장판지마감 - - -
3 시멘트모르타르 40 1.400 0.029
외 4 경량기포 콘크리트(0.5품) 40 0.160 0.250
기
직 5 압출법보온판1호 110 0.028 3.929
바
닥 접 6 콘크리트 210 1.600 0.131
7 압출법보온판1호 90 0.028 3.214
8 외표면저항 - - 0.043
온수배관 하부-슬래브사이에 설치되는 합 계 7.682
재료의 열저항 적용 열관류율(W/㎡K) 0.130
F1
합계:4.179)3.88이상=1/0.18x70% 기준 열관류율(W/㎡K) 0.180
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 지정타일마감 - - -
외 3 시멘트모르타르 9 1.400 0.006
기
4 콘크리트 210 1.600 0.131
직
바
접 5 압출법보온판1호 120 0.028 4.286
닥
6 외표면저항 - - 0.043
합 계 4.552
적용 열관류율(W/㎡K) 0.220
F2
기준 열관류율(W/㎡K) 0.220
▶ 층간바닥인 경우 ▶ 최하층 바닥인 경우 ▶ 비난방 바닥인 경우
기준열관류율의 역수 x 0.6 기준열관류율의 역수 x 0.7 온수배관이 없으므로 바닥난방
= 1/0.810x0.6 = 0.74이상 = 1/0.180x0.7=3.88이상 단열재의 설치기준을 만족할
필요가 없음
열저항합계 = ④+⑤ 열저항합계 = ④+⑤
= 0.250+0.968=1.218>0.74 =0.250+3.929=4.179>3.88
