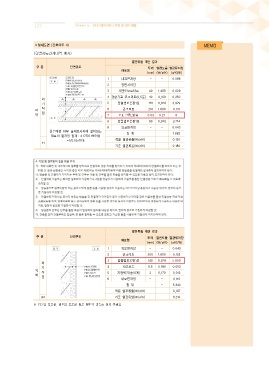

설계도면 (건축의무 4)
<형별성능관계내역 예시>
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 내표면저항 - - 0.086
2 장판지마감 - - -
3 시멘트모르타르 40 1.400 0.029
4 경량기포 콘크리트(0.5품) 40 0.160 0.250
외
기 5 압출법보온판1호 110 0.028 3.929
직 6 콘크리트 210 1.600 0.131
바
닥 접 7 P.E 필름_방습 0.03 0.21 0
8 압출법보온판1호 90 0.028 3.214
9 외표면저항 - - 0.043
온수배관 하부-슬래브사이에 설치되는 합 계 7.682
재료의 열저항 합계:4.179)3.88이상
=1/0.18x70% 적용 열관류율(W/㎡K) 0.130
F1
기준 열관류율(W/㎡K) 0.180
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 외표면저항 - - 0.043
2 콘크리트 200 1.600 0.125
3 압출법보온판1호 140 0.028 5.000
외
기 4 석고보드 9.5 0.180 0.053
외
직 5 지정벽지(종이계) 2 0.170 0.012
벽
접
6 내표면저항 - - 0.110
합 계 - 5.343
적용 열관류율(W/㎡K) 0.187
W1 기준 열관류율(W/㎡K) 0.210
※ 압출법 보온판, 비드법 보온판 등은 별도의 방습층 설치 불필요
