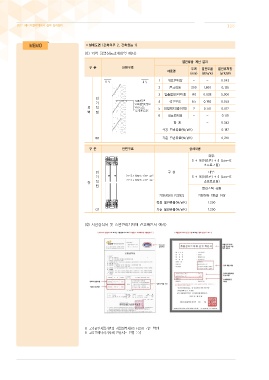

Page 126 - 에너지절약계획서실무길라잡이2017
P. 126
126
설계도면 (건축의무 2, 건축성능 1)
<① 외벽 형별성능관계내역 예시>
열관류율 계산 결과
구 분 단면구조 두께 열전도율 열관류저항
재료명
(mm) (W/㎡K) (㎡K/W)
1 외표면저항 - - 0.043
2 콘크리트 200 1.600 0.125
3 압출법보온판1호 140 0.028 5.000
외
기 4 석고보드 9.5 0.180 0.053
외 직 5 지정벽지(종이계) 2 0.170 0.012
벽 접
6 내표면저항 - - 0.110
합 계 - 5.343
적용 열관류율(W/㎡K) 0.187
W1 기준 열관류율(W/㎡K) 0.210
구 분 단면구조 상세내용
외부:
5 + 16(아르곤) + 5 (Low-E
소프트코팅)
외 구 성 내부:
기 5 + 16(아르곤) + 5 (Low-E
창 직 소프트코팅)
접
플라스틱 창틀
기밀성[KS F2292] 기밀성능 1등급 이상
적용 열관류율(W/㎡K) 1.200
G1 기준 열관류율(W/㎡K) 1.200
<② 시험성적서 및 효율관리기자재 신고확인서 예시>
※ 국가공인시험기관의 시험성적서(KS F2278 기준 확인)
※ 고효율에너지기자재 인증서는 인정 불가
