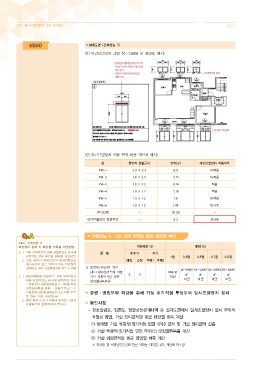

Page 158 - 에너지절약계획서실무길라잡이2017

158

설계도면 (건축성능 7)

<① 야간단열장치 관련 창호일람표 및 평면도 예시>

<② 야간단열장치 적용 면적 비율 계산서 예시>
창 창면적 산출근거 면적(㎡) 야간단열장치 적용여부
PW-1 3.0 X 2.3 6.9 미적용
PW-2 1.8 X 2.3 4.14 미적용
PW-3 1.8 X 2.3 4.14 적용
PW-4 1.8 X 1.2 2.16 적용
PW-5 1.5 X 1.2 1.8 미적용
PW-6 1.2 X 1.2 1.44 미적용
면적합계 - 20.58 -
야간단열장치 적용면적 - 6.3 30.6%

▪건축성능 9. 거실 외피 면적당 평균 태양열 취득

Q&A. 건축성능 9
차양장치 설치 시 태양열 취득률 계산방법 기본배점 (a) 배점 (b)
Q. 1. 외부 수직차양과 내부 롤블라인드 동시에 항 목 비주거 주거
설치되는 경우 태양열 취득률 계산방법 1점 0.9점 0.8점 0.7점 0.6점
2. 건물 중정과 주변건물의 음영영향으로 대형 소형 주택1 주택2
일사유입이 없는 입면의 경우 차양장치
설치비율 계산 시포함하여야 하는지 여부 9. 냉방부하저감을 위한 14~19W/ 19~24W/24~29W/29~34W/
제5조제10호러목에 따른 14W/㎡
A. 1. 태양열취득률 계산방법 : 외부 수직차양과 거실 외피면적당 평균 2 2 미만 ㎡ ㎡ ㎡ ㎡
내부 롤블라인드 동시에 설치되는 경우 태양열취득주6) 미만 미만 미만 미만
“외부차양 태양열취득률 X 가동형 차양
태양열취득률(내부 롤블라인드)”로
산출하여 태양열취득률이 0.6 이하 만족 설명：냉방부하 저감을 위해 거실 외기직접 투광부에 일사조절장치 설치
할 경우 인정 가능합니다.
2. 해당 부위가 외기 직접에 위치한 거실의
투광부라면 포함하여야 합니다. 확인사항
- 창호일람표, 입면도, 형별성능관계내역 등 설계도면에서 일사조절장치 설치 부위의
적절성 확인, 거실 외피면적당 평균 태양열 취득 계산
㉠ 방위별 거실 투광부(외기직접 면한 부위) 면적 및 거실 외피면적 산출
㉡ 거실 투광부(외기직접 면한 부위)의 태양열취득률 계산
㉢ 거실 외피면적당 평균 태양열 취득 계산
※ 지하층 및 비냉난방공간에 면한 외피는 태양열 취득 계산에 미포함
