P. 153
153

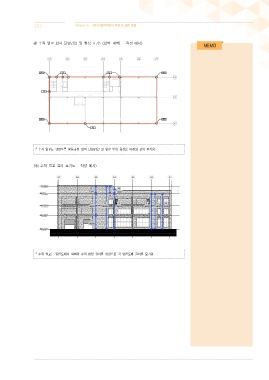

④ 수직 열교 외피 단열라인 및 형상 표기도(외벽-내벽) - 작성 예시>
* 수직 열교는 평면도를 활용하여 외피 단열라인 및 열교 부위 형상을 아래와 같이 표기함.
<⑤ 수직 열교 길이 표기도 – 작성 예시>
* 수직 열교는 입면도에서 외벽의 수직 방향 길이를 대상으로 각 입면도에 길이를 표기함.
