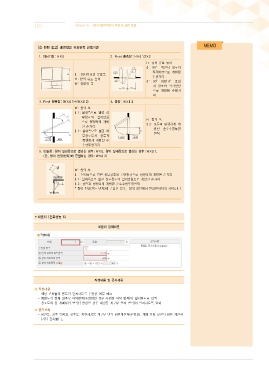

Page 155 - 에너지절약계획서실무길라잡이2017

155

[㉢ 관련 참고] 배연창의 유효면적 산정기준

1. 미서기창：H×ℓ 2. Pivot 종축창：H×ℓ'/2×2
H：창의 유효 높이
ℓ：90° 회전시 창호와
직각방향으로 개방된
ℓ：미서기창의 유효폭
수평거리
H：창의 유효 높이 ℓ'：90° 미만 0° 초과
W：창문의 폭
시 창호와 직각방향
으로 개방된 수평거
리
3. Pivot 횡축창: (W×ℓ1)+(W×ℓ2) 4. 들창：W×ℓ2
W：창의 폭
ℓ1：실내측으로 열린 상
부창호의 길이방향 H：창의 폭
으로 평행하게 개방
ℓ2: 창틀과 평행하게 개
된 순거리
ℓ2：실외측으로 열린 하 방된 순수수평투명
면적
부창호로서 창틀과
평행하게 개방된 수
수평투영거리
5. 미들창：창이 실외측으로 열리는 경우: W×ℓ, 창이 실내측으로 열리는 경우: W×ℓ1,
(단, 창이 천장(반자)에 근접하는 경우: W×ℓ2)

W：창의 폭
ℓ：실외측으로 열린 상부창호의 길이방향으로 평행하게 개방된 순거리
ℓ1：실내측으로 열린 상호창호의 길이방향으로 개방된 순거리
ℓ2：창틀과 평행하게 개방된 순수수평투영면적
* 창이 천장(또는 반자)에 근접된 경우, 창의 상단에서 천장면까지의 거리≤ℓ1

세움터 (건축성능 6)

세움터 입력화면

작성내용 및 근거서류

작성내용
- 해당 건축물의 용도가 일치하도록 수영장 여부 체크
- 평면도의 전체 외주부 바닥면적(수영장인 경우 수영장 바닥 면적)이 일치하도록 입력
- 창호도의 창 개폐부위 면적(수영장인 경우 채광용 개구부 설치 면적)이 일치하도록 입력
근거서류
- 평면도, 창호 일람표, 창호도, 자연채광용 개구부 면적 비율계산서(수영장), 개폐 가능 창면적 비율 계산서
(기타 건축물) 등
