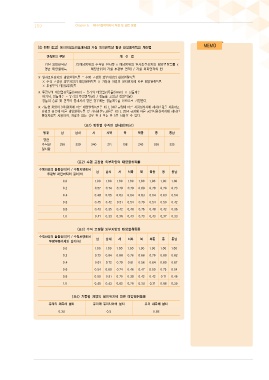

[㉢ 관련 참고] 에너지성능지표에서의 거실 외피면적당 평균 태양열취득의 계산법

건축물의 구분 계 산 법
거실 외피면적당 Σ(해당방위의 수직면 일사량 x 해당방위의 일사조절장치의 태양열취득률 x
평균 태양열취득 해당방위의 거실 투광부 면적) / 거실 외피면적의 합

※ 일사조절장치의 태양열취득률 = 수평 고정형 외부차양의 태양열취득률
× 수직 고정형 외부차양의 태양열취득률 × 가동형 차양의 설치위치에 따른 태양열취득률
× 투광부의 태양열취득률
※ 투광부의 태양열취득률(SHGC) = 유리의 태양열취득률(SHGC) × 창틀계수
여기서, 창틀계수 = 유리의 투광면적(㎡) / 창틀을 포함한 창면적(㎡)
창틀의 종류 및 면적이 정해지지 않은 경우에는 창틀계수를 0.90으로 가정한다.
※ 가동형 차양의 설치위치에 따른 태양열취득률은 KS L 9107 규정에 따른 시험성적서에 제시된 값을 사용하고
유리의 종류에 따른 태양열취득률 및 가시광선투과율은 KS L 2514 규정에 따른 공인시험성적서에 제시된
물성자료를 사용하며, 자료가 없는 경우 표 4 또는 표 5를 사용할 수 있다.

<표1> 방위별 수직면 일사량(W/㎡)
방위 남 남서 서 서북 북 북동 동 동남
평균
수직면 256 329 340 211 138 243 336 325
일사량

<표2> 수평 고정형 외부차양의 태양열취득률
수평차양의 돌출길이(P) / 수평차양에서
남 남서 서 서북 북 북동 동 동남
투광부 하단까지의 길이(H)
0.0 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
0.2 0.57 0.74 0.79 0.79 0.89 0.78 0.79 0.73
0.4 0.48 0.55 0.63 0.64 0.83 0.64 0.63 0.54
0.6 0.45 0.42 0.51 0.54 0.79 0.54 0.50 0.42
0.8 0.43 0.35 0.42 0.48 0.76 0.48 0.42 0.36
1.0 0.41 0.33 0.36 0.43 0.73 0.43 0.37 0.33

<표3> 수직 고정형 외부차양의 태양열취득률
수직차양의 돌출길이(P) / 수직차양에서
남 남서 서 서북 북 북동 동 동남
투광부폭까지의 길이(W)
0.0 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
0.2 0.73 0.84 0.88 0.76 0.68 0.79 0.89 0.82
0.4 0.61 0.72 0.79 0.61 0.56 0.64 0.80 0.67
0.6 0.54 0.60 0.74 0.46 0.47 0.50 0.75 0.54
0.8 0.50 0.51 0.70 0.38 0.42 0.42 0.71 0.46
1.0 0.45 0.43 0.65 0.28 0.34 0.31 0.66 0.39

<표4> 가동형 차양의 설치위치에 따른 태양열취득률
유리의 외측에 설치 유리와 유리사이에 설치 유리 내측에 설치
0.34 0.5 0.88
