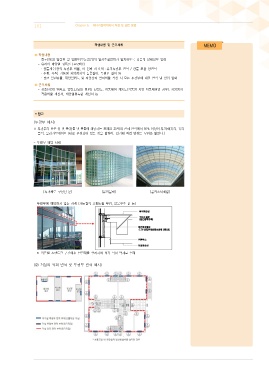

Page 161 - 에너지절약계획서실무길라잡이2017

161

작성내용 및 근거서류

작성내용
- 창호(차양) 일람표 및 입면도(모든범위)의 일사조절장치가 일치하도록 다음의 상세정보 입력
- 유리의 태양열 취득률 [표5활용]
･ 창틀계수(창의 투광부 비율, 미 입력 시 0.9)：유리투광부 면적 / 창틀 포함 창면적
･ 수평, 수직, 가동형 차양장치의 돌출길이, 투광부 길이 등
･ 평균 열관류율, 태양열취득 및 차양장치 설치비율 작성 시 모든 투광부에 대한 면적 및 방위 입력
근거서류
- 창호(차양) 일람표, 입면도(모든 방위), 단면도, 자동제어 계통도(가동형 차양 자동제어인 경우), 차양장치
적용비율 계산서, 태양열취득량 계산서 등

참고
<투광부 예시>
ㅇ 투광부라 함은 창 및 문(창틀 및 문틀에 해당하는 프레임 포함)의 전체 면적에서 50% 이상이 투과체(유리, 유리
블럭, 폴리카보네이트 등)로 구성되어 있는 것을 말하며, 외기에 직접 면하는 부위를 말한다.)

- 투광부 해당 사례

[투과체로 구성된 문] [유리블럭] [플라스틱패널]

- 투광부에 해당하지 않는 사례 (커튼월의 스팬드럴 부위, 방풍구조 문 등)

※ 커튼월 스팬드럴 구간에는 단열재를 설치하여 외기 직접 벽체로 설계

<② 거실의 외피 면적 및 투광부 면적 예시>
