162

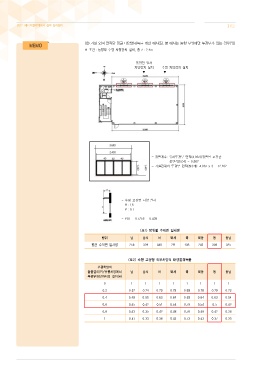

<③ 거실 외피 면적당 평균 태양열취득률 계산 예시(단, 본 예시는 동향 부위에만 투광부가 있는 경우임)>
※ 조건：동향부 수평 차향장치 설치, 층고：2.4m

동향면 일사
차양장치 설치 수평 차양장치 설치
▼ ▼

- 창틀계수: 유리투광부 면적(4.067)/창틀을 포함한
창면적(5.04) = 0.807
- 거실전체의 투광부 면적(창3개): 4.067 x 3 = 12.202

- 수평 고정형 차양 설치
H：1.6
P：0.7

- P/H = 0.7/1.6 = 0.438

<표1> 방위별 수직면 일사량
방위 남 남서 서 북서 북 북동 동 동남
평균 수직면 일사량 256 329 340 211 138 243 336 325

<표2> 수평 고정형 외부차양의 태양열취득률

수평차양의
돌출길이(P)/수평차양에서 남 남서 서 북서 북 북동 동 동남
투광부하단까지의 길이(H)
0 1 1 1 1 1 1 1 1
0.2 0.57 0.74 0.79 0.79 0.89 0.78 0.79 0.73
0.4 0.48 0.55 0.63 0.64 0.83 0.64 0.63 0.54
0.6 0.45 0.42 0.51 0.54 0.79 0.54 0.5 0.42
0.8 0.43 0.35 0.42 0.48 0.76 0.48 0.42 0.36
1 0.41 0.33 0.36 0.43 0.73 0.43 0.37 0.33
