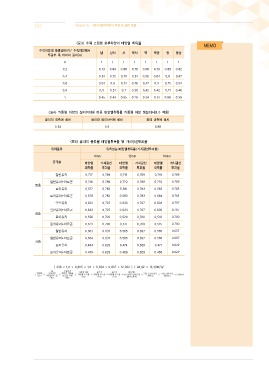

P. 163
163
<표3> 수직 고정형 외부차양의 태양열 취득률
수직차양의 돌출길이(P)/ 수직차양에서
남 남서 서 북서 북 북동 동 동남
투광부 폭 까지의 길이(H)
0 1 1 1 1 1 1 1 1
0.2 0.73 0.84 0.88 0.76 0.68 0.79 0.89 0.82
0.4 0.61 0.72 0.79 0.61 0.56 0.64 0.8 0.67
0.6 0.54 0.6 0.74 0.46 0.47 0.5 0.75 0.54
0.8 0.5 0.51 0.7 0.38 0.42 0.42 0.71 0.46
1 0.45 0.43 0.65 0.28 0.34 0.31 0.66 0.39
<표4> 가동형 차양의 설치위치에 따른 태양열취득률 가동형 차양 미설치시(1.0 적용)
유리의 외측에 설치 유리와 유리사이에 설치 유리 내측에 설치
0.34 0.5 0.88
<표5> 유리의 종류별 태양열취득률 및 가시광선투과율
유리종류 유리성능(태양열취득률/가시광선투과율)
6mm 12mm 16mm
공기층 태양열 가시광선 태양열 가시광선 태양열 가시광선
취득률 투과율 취득률 투과율 취득률 투과율
일반유리 0.717 0.789 0.719 0.789 0.719 0.789
일반유리+아르곤 0.718 0.789 0.720 0.789 0.720 0.789
복층
로이유리 0.577 0.783 0.581 0.783 0.583 0.783
로이유리+아르곤 0.579 0.783 0.583 0.783 0.584 0.783
일반유리 0.631 0.707 0.633 0.707 0.634 0.707
일반유리+아르곤 0.633 0.707 0.634 0.707 0.635 0.707
삼중
로이유리 0.526 0.700 0.520 0.700 0.518 0.700
로이유리+아르곤 0.523 0.700 0.517 0.700 0.515 0.700
일반유리 0.563 0.637 0.565 0.637 0.565 0.637
일반유리+아르곤 0.564 0.637 0.565 0.637 0.566 0.637
사중
로이유리 0.484 0.629 0.474 0.629 0.471 0.629
로이유리+아르곤 0.479 0.629 0.468 0.629 0.466 0.629
( 336 x 1.0 x 0.605 x 1.0 x 0.634 x 0.807 x 12.202 ) / 94.92 = 13.39W/㎡
