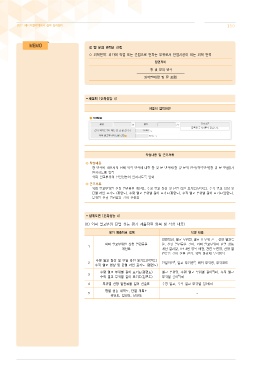

P. 150
150
창 및 문의 면적비 산정
ㅇ 외벽면적: 외기에 직접 또는 간접으로 면하는 부위로서 단열시공이 되는 외벽 면적
창면적비
창 및 문의 면적
외벽면적(창 및 문 포함)
세움터 (건축성능 4)
세움터 입력화면
작성내용 및 근거서류
작성내용
- 창 면적비 계산서의 전체 외벽 면적에 대한 창 및 문 면적비(창 및 문의 면적/외벽면적[창 및 문 포함])가
일치하도록 입력
- 외피 열교부위의 단열성능이 일치하도록 입력
근거서류
- 외피 열교부위별 선형 열관류율 계산표, 수평 열교 형상 및 단열 라인 표기도(단면도), 수직 열교 형상 및
단열 라인 표기도 (평면도), 수평 열교 부위별 길이 표기도(평면도), 수직 열교 부위별 길이 표기도(입면도),
부위별 선형 열관류율 길이 산출표
설계도면 (건축성능 4)
<① 외피 열교부위 단열 성능 평가 제출자료 항목 및 작성 내용>
평가 제출자료 항목 작성 내용
창면적비, 열교 부위명, 별표 11 부위코드, 선형 열관류
외피 열교부위별 선형 열관류율 율, 선형 열관류율 길이, 외피 열교부위의 단열 성능
1
계산표 계산 결과값, EPI 4번 항목 배점, 관련 도면명, 선형 열
관류율 길이 산출 근거, 외벽 마감재 부착방식
수평 열교 형상 및 단열 라인 표기도(단면도)
1)
2)
2 단열라인 , 열교 부위명 , 예외 부위명, 부위코드
수직 열교 형상 및 단열 라인 표기도 (평면도)
3)
수평 열교 부위별 길이 표기도(평면도) 열교 부위명, 수평 열교 부위별 길이 (m), 수직 열교
3
4)
수직 열교 부위별 길이 표기도(입면도) 부위별 길이 (m)
4 부위별 선형 열관류율 길이 산출표 수평 열교, 수직 열교 부위별 길이(m)
형별 성능 내역도, 단열 계획도
5 -
평면도, 입면도, 단면도
