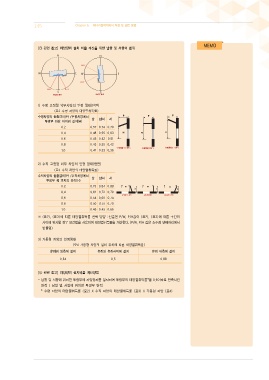

Page 145 - 에너지절약계획서실무길라잡이2017

145

[㉠ 관련 참고] 차양장치 설치 비율 계산을 위한 남향 및 서향의 범위

1) 수평 고정형 외부차양의 인정 형태(단면)
<표2 수평 차양의 태양열취득률>
수평차양의 돌출길이(P) /수평차양에서 남 남서 서
투광부 하단 까지의 길이(H)
0.2 0.57 0.74 0.79
0.4 0.48 0.55 0.63
0.6 0.45 0.42 0.51
0.8 0.43 0.35 0.42
1.0 0.41 0.33 0.36

2) 수직 고정형 외부 차양의 인정 형태(평면)
<표3 수직 차양의 태양열취득률>
수직차양의 돌출길이(P) /수직차양에서
남 남서 서
투광부 폭 까지의 길이(H)
0.2 0.73 0.84 0.88
0.4 0.61 0.72 0.79
0.6 0.54 0.60 0.74
0.8 0.50 0.51 0.70
1.0 0.45 0.43 0.65
※ <표2>, <표3>에 따른 태양열취득률 선택 방법：산출된 P/W, P/H값이 <표2>, <표3>에 따른 구간의
사이에 위치할 경우 보간법을 사용하여 태양열취득률을 계산한다. (P/W, P/H 값은 소수점 넷째자리에서
반올림)

3) 가동형 차양의 인정형태
<표4 가동형 차양의 설치 위치에 따른 태양열취득률>
유리의 외측에 설치 유리와 유리사이에 설치 유리 내측에 설치
0.34 0.5 0.88

[㉡ 관련 참고] 차양장치 설치비율 계산방법
- 남향 및 서향에 위치한 투광부에 차양장치를 설치하여 투광부의 태양열취득률*을 0.6이하로 만족시킨
면적 / 남향 및 서향에 위치한 투광부 면적
* 수평 차양의 태양열취득률 <표2> X 수직 차양의 태양열취득률 <표3> X 가동형 차양 <표4>
