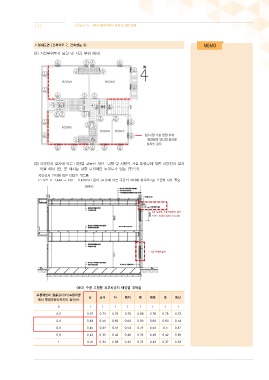

P. 147
147
설계도면 (건축의무 7, 건축성능 8)
<① 거실부위로서 남향 및 서향 부위 예시>
<② 차양장치 설치에 따른 태양열 취득률 계산:남향 및 서향의 거실 투광부에 대한 차양장치 설치
비율 예시 (단, 본 예시는 남향 부위에만 투광부가 있는 경우임)
- 차양장치 설치에 따른 태양열 취득률
P:622 H:1,444 → P/H = 0.431(P/H 값이 <표3>에 따른 구간의 사이에 위치하므로 보간법 사용 필요
<표3> 수평 고정형 외부차양의 태양열 취득율
수평차양의 돌출길이(P)/수평차양
남 남서 서 북서 북 북동 동 동남
에서 투광부하단까지의 길이(H)
0 1 1 1 1 1 1 1 1
0.2 0.57 0.74 0.79 0.79 0.89 0.78 0.79 0.73
0.4 0.48 0.55 0.63 0.64 0.83 0.64 0.63 0.54
0.6 0.45 0.42 0.51 0.54 0.79 0.54 0.5 0.42
0.8 0.43 0.35 0.42 0.48 0.76 0.48 0.42 0.36
1 0.41 0.33 0.36 0.43 0.73 0.43 0.37 0.33
