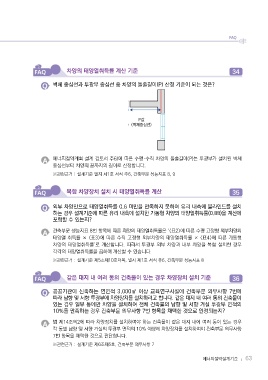

Page 67 - 에너지절약설계기준FAQ(2019년)

차양의 태양열취득률 계산 기준 34

벽체 중심선과 투광부 중심선 중 차양의 돌출길이(P) 산정 기준이 되는 것은?

에너지절약계획 설계 검토서 주6)에 따른 수평·수직 차양의 돌출길이(P)는 투광부가 설치된 벽체
중심선부터 차양의 끝까지의 길이로 산정합니다.

※관련근거 : 설계기준 별지 제1호 서식 주6, 건축부문 성능지표 8, 9

복합 차양장치 설치 시 태양열취득률 계산 35

외부 차양만으로 태양열취득률 0.6 미만을 만족하지 못하여 유리 내측에 블라인드를 설치
하는 경우 설계기준에 따른 유리 내측에 설치한 가동형 차양의 태양열취득률(0.88)을 계산에
포함할 수 있는지?

건축부문 성능지표 8번 항목에 따른 차양의 태양열취득률은 ‘<표2>에 따른 수평 고정형 외부차양의
태양열 취득률 × <표3>에 따른 수직 고정형 외부차양의 태양열취득률 × <표4>에 따른 가동형
차양의 태양열취득률’로 계산합니다. 따라서 투광부 외부 차양과 내부 차양을 복합 설치한 경우
각각의 태양열취득률을 곱하여 계산할 수 있습니다.
※관련근거 : 설계기준 제5조제10호더목, 별지 제1호 서식 주6, 건축부문 성능지표 8

같은 대지 내 여러 동의 건축물이 있는 경우 차양장치 설치 기준 36

공공기관이 신축하는 연면적 3,000㎡ 이상 교육연구시설에 건축부문 의무사항 7번에
따라 남향 및 서향 투광부에 차양장치를 설치하려고 합니다. 같은 대지 내 여러 동의 건축물이
있는 경우 일부 동에만 차양을 설치하여 전체 건축물의 남향 및 서향 거실 투광부 면적의
10%를 만족하는 경우 건축부문 의무사항 7번 항목을 채택한 것으로 인정되는지?

법 제14조의2에 따라 차양장치를 설치하여야 하는 건축물이 같은 대지 내에 여러 동이 있는 경우
각 동별 남향 및 서향 거실의 투광부 면적의 10% 이상에 차양장치를 설치하여야 건축부문 의무사항
7번 항목을 채택한 것으로 판단합니다.

※관련근거 : 설계기준 제6조제5호, 건축부문 의무사항 7

에너지절약설계기준 ╻ 63
