Page 118 - 에너지절약설계기준FAQ(2019년)

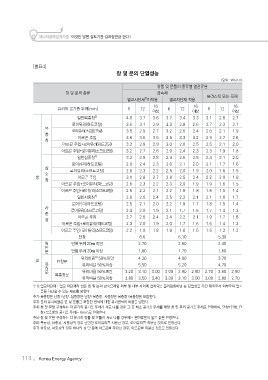

[별표4]
창 및 문의 단열성능
(단위 : W/㎡·K)
창틀 및 문틀의 종류별 열관류율
창 및 문의 종류 금속재
플라스틱 또는 목재
1)
열교차단재 미적용 열교차단재 적용
16 16 16
유리의 공기층 두께[mm] 6 12 6 12 6 12
이상 이상 이상
일반복층창 2) 4.0 3.7 3.6 3.7 3.4 3.3 3.1 2.8 2.7
로이유리(하드코팅) 3.6 3.1 2.9 3.3 2.8 2.6 2.7 2.3 2.1
복
로이유리(소프트코팅) 3.5 2.9 2.7 3.2 2.6 2.4 2.6 2.1 1.9
층
아르곤 주입 3.8 3.6 3.5 3.5 3.3 3.2 2.9 2.7 2.6
창
아르곤 주입+로이유리(하드코팅) 3.3 2.9 2.8 3.0 2.6 2.5 2.5 2.1 2.0
아르곤 주입+로이유리(소프트코팅) 3.2 2.7 2.6 2.9 2.4 2.3 2.3 1.9 1.8
일반삼중창 2) 3.2 2.9 2.8 2.9 2.6 2.5 2.4 2.1 2.0
로이유리(하드코팅) 2.9 2.4 2.3 2.6 2.1 2.0 2.1 1.7 1.6
삼
로이유리(소프트코팅) 2.8 2.3 2.2 2.5 2.0 1.9 2.0 1.6 1.5
중
창 아르곤 주입 3.1 2.8 2.7 2.8 2.5 2.4 2.2 2.0 1.9
창
아르곤 주입+로이유리(하드코팅) 2.6 2.3 2.2 2.3 2.0 1.9 1.9 1.6 1.5
아르곤 주입+로이유리(소프트코팅) 2.5 2.2 2.1 2.2 1.9 1.8 1.8 1.5 1.4
일반사중창 2) 2.8 2.5 2.4 2.5 2.2 2.1 2.1 1.8 1.7
로이유리(하드코팅) 2.5 2.1 2.0 2.2 1.8 1.7 1.8 1.5 1.4
사
로이유리(소프트코팅) 2.4 2.0 1.9 2.1 1.7 1.6 1.7 1.4 1.3
중
아르곤 주입 2.7 2.5 2.4 2.4 2.2 2.1 1.9 1.7 1.6
창
아르곤 주입+로이유리(하드코팅) 2.3 2.0 1.9 2.0 1.7 1.6 1.6 1.4 1.3
아르곤 주입+로이유리(소프트코팅) 2.2 1.9 1.8 1.9 1.6 1.5 1.5 1.3 1.2
단창 6.6 6.10 5.30
일 단열 두께 20㎜ 미만 2.70 2.60 2.40
반
문 단열 두께 20㎜ 이상 1.80 1.70 1.60
3)
유리비율 50％미만 4.20 4.00 3.70
문 단창문
유 유리비율 50％이상 5.50 5.20 4.70
리
문 유리비율 50％미만 3.20 3.10 3.00 3.00 2.90 2.80 2.70 2.60 2.50
복층창문
유리비율 50％이상 3.80 3.50 3.40 3.30 3.10 3.00 3.00 2.80 2.70
주1) 열교차단재 : 열교 차단재라 함은 창 및 문의 금속프레임 외부 및 내부 사이에 설치되는 폴리염화비닐 등 단열성을 가진 재료로서 외부로의 열흐
름을 차단할 수 있는 재료를 말한다.
주2) 복층창은 단창+단창, 삼중창은 단창+복층창, 사중창은 복층창+복층창을 포함한다.
주3) 문의 유리비율은 문 및 문틀을 포함한 면적에 대한 유리면적의 비율을 말한다.
주4) 창 및 문을 구성하는 각 유리의 공기층 두께가 서로 다를 경우 그 중 최소 공기층 두께를 해당 창 및 문의 공기층 두께로 인정하며, 단창+단창, 단
창+복층창의 공기층 두께는 6mm로 인정한다.
주5) 창 및 문을 구성하는 각 유리의 창틀 및 문틀이 서로 다를 경우에는 열관류율이 높은 값을 인정한다.
주6) 복층창, 삼중창, 사중창의 경우 한면만 로이유리를 사용한 경우, 로이유리를 적용한 것으로 인정한다.
주7) 삼중창, 사중창의 경우 하나의 창 및 문에 아르곤을 주입한 경우, 아르곤을 적용한 것으로 인정한다.

114╻ Korea Energy Agency
