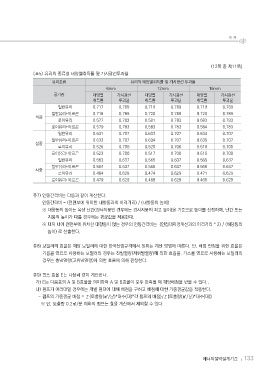

Page 137 - 에너지절약설계기준FAQ(2019년)

(12쪽 중 제11쪽)
<표5> 유리의 종류별 태양열취득률 및 가시광선투과율
유리종류 유리의 태양열취득률 및 가시광선 투과율
6mm 12mm 16mm
공기층 태양열 가시광선 태양열 가시광선 태양열 가시광선
취득률 투과율 취득률 투과율 취득률 투과율
일반유리 0.717 0.789 0.719 0.789 0.719 0.789
일반유리+아르곤 0.718 0.789 0.720 0.789 0.720 0.789
복층
로이유리 0.577 0.783 0.581 0.783 0.583 0.783
로이유리+아르곤 0.579 0.783 0.583 0.783 0.584 0.783
일반유리 0.631 0.707 0.633 0.707 0.634 0.707
일반유리+아르곤 0.633 0.707 0.634 0.707 0.635 0.707
삼중
로이유리 0.526 0.700 0.520 0.700 0.518 0.700
로이유리+아르곤 0.523 0.700 0.517 0.700 0.515 0.700
일반유리 0.563 0.637 0.565 0.637 0.565 0.637
일반유리+아르곤 0.564 0.637 0.565 0.637 0.566 0.637
사중
로이유리 0.484 0.629 0.474 0.629 0.471 0.629
로이유리+아르곤 0.479 0.629 0.468 0.629 0.466 0.629

주7) 인동간격비는 다음과 같이 계산한다.
인동간격비 = (전면부에 위치한 대향동과의 이격거리) / (대향동의 높이)
※ 대향동의 높이는 옥상 난간(경사지붕인 경우에는 경사지붕의 최고 높이)을 기준으로 높이를 산정하며, 난간 또는
지붕의 높이가 다를 경우에는 평균값을 적용한다.
※ 대지 내에 전면부에 위치한 대향동이 없는 경우의 인동간격비는 (인접대지경계선과의 이격거리 * 2) / (해당동의
높이) 로 산출한다.

주8) 보일러의 효율은 해당 보일러에 대한 한국산업규격에서 정하는 계산 방법에 따른다. 단, 배점 판정을 위한 효율은
기름을 연료로 사용하는 보일러의 경우는 진발열량(저위발열량)에 의한 효율을, 가스를 연료로 사용하는 보일러의
경우는 총발열량(고위발열량)에 의한 효율에 의해 판정한다.

주9) 펌프 효율 E는 다음과 같이 계산한다.
가) E는 다음표의 A 및 B효율을 의미하며 A 및 B효율이 모두 만족될 때 해당배점을 받을 수 있다..
나) 펌프가 여러대일 경우에는 개별 펌프에 대해 배점을 구하고 배점에 대한 가중평균값을 적용한다.
- 펌프의 가중평균 배점 = Σ{토출량(㎥/분)*대수(대)*각 펌프의 배점}/Σ{토출량(㎥/분)*대수(대)}
※ 단, 토출량 0.2㎥/분 이하의 펌프는 효율 계산에서 제외할 수 있다.

에너지절약설계기준 ╻133
