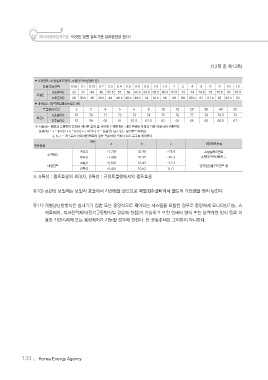

Page 138 - 에너지절약설계기준FAQ(2019년)

(12쪽 중 제12쪽)

￭ 소형펌프 (소형벌루트펌프, 소형다단원심펌프 등)
토출량(㎥/분) 0.08 0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.5 2 3. 4 5 6 8 10 15
A효율(%) 32 37 44 48 53.5 57 59 60.5 63.5 65.5 68.5 70.5 73 74 74.5 75 75.5 76 76.5
효율E
B효율(%) 26 30.5 36 39.5 44 46.5 48.5 49.5 52 53.5 56 58 60 60.5 61 61.5 62 62.5 63
￭ 대형펌프 (양쪽흡입벌루트펌프 등)
토출량(㎥/분) 2 3 4 5 6 8 10 15 20 30 40 50
A효율(%) 67 70 71 72 73 74 75 76 77 78 78.5 79
효율E
B효율(%) 57 59 60 61 61.5 62.5 63 64 65 66 66.5 67
※ 사용하는 펌프의 토출량이 표에서 제시된 값과 값 사이에 존재할 때는 해당 효율을 아래의 식을 이용하여 산출한다.
효율(%) = a * [lnX]2 + b * [InX] + c 여기서, X = 토출량[ lpm 또는 (㎥/(분*1000))]
a, b, c = 계수로서 아래 해당펌프의 값을 적용하며 식에서 In은 로그를 의미한다.
계수 a b c 해당펌프종류
펌프종류
A특성 -1.738 32.48 -75.8 소형벌루트펌프
소형펌프
B특성 -1.403 26.35 -61.3 소형다단원심펌프 등
A특성 -0.697 16.43 -17.3
대형펌프 양쪽흡입벌루트펌프 등
B특성 -0.407 10.52 0.71
※ A특성 : 펌프효율의 최대치, B특성 : 규정토출량에서의 펌프효율

주10) 콘덴싱 보일러는 보일러 효율에서 가산점을 받으므로 폐열회수설비에서 별도의 가산점을 받지 못한다.

주11) 개별냉난방방식은 실내기가 집합 또는 중앙식으로 제어되는 시스템을 포함한 경우로 중앙에서 모니터링기능, 스
케줄제어, 피크전력제어(전기구동방식일 경우에 한함)가 가능하고 또한 인버터 방식 또는 능력가변 방식 등을 이
용한 가변속제어 또는 용량제어가 가능할 경우에 한한다. 단 공동주택은 그러하지 아니하다.

134╻ Korea Energy Agency
