209

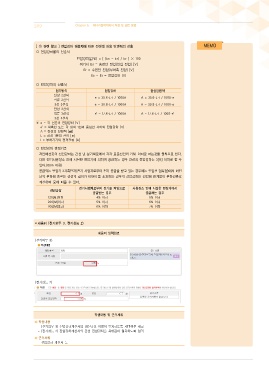

[ ㉠ 관련 참고 ] 전압강하 허용치에 따른 전선의 허용 단면적의 산출
□ 전압강하율의 산출식
전압강하율(％) = [ (Es - Er) / Er ] × 100
여기서 Es = 송전단 전압(인입 전압) [V]
Er = 수전단 전압(부하측 전압) [V]
Es - Er = 전압강하 [V]

□ 전압강하의 산출식
전기방식 전압강하 전선단면적
단상 2선식 e = 35.6･L･I / 1000A A = 35.6･L･I / 1000･e
직류 2선식
3상 3선식 e = 30.8･L･I / 1000A A = 30.8･L･I / 1000･e
단상 3선식
직류 3선식 e' = 17.8･L･I / 1000A A = 17.8･L･I / 1000･e'
3상 4선식
※ e = 각 선간의 전압강하 [V]
e' = 외측선 또는 각 상의 1선과 중심선 사이의 전압강하 [V]
A = 전선의 단면적 [㎟]
L = 전선 1본의 길이 [m]
I = 부하기기의 정격전류 [A]

□ 전압강하 판정기준
저압배전중의 전압강하는 간선 및 분기회로에서 각각 표준전압의 2[%] 이하로 하는것을 원칙으로 한다.
다만 전기사용장소 안에 시설한 변압기에 의하여 공급하는 경우 간선의 전압강하는 3[%] 이하로 할 수
있다.(60m 이하)
공급되는 변압기 2차측단자(전기 사업자로부터 전기 공급을 받고 있는 경우에는 인입선 접속점)에서 최원
단의 부하에 흐르는 전선의 길이가 60[M] 를 초과하는 경우의 전압강하는 전압에 관계없이 부하전류로
계산하며 표에 따를 수 있다.
전기사업자로부터 전기를 저압으로 사용장소 안에 시설한 변압기에서
전선긍장
공급받는 경우 공급하는 경우
120[M]이하 4% 이하 5% 이하
200[M]이하 5% 이하 6% 이하
200[M]초과 6% 이하 7% 이하

세움터 (전기의무 3, 전기성능 2)

세움터 입력화면
<전기의무 3>

<전기성능 2>

작성내용 및 근거서류
작성내용
- (전기의무 3) 전압강하계산서의 내선규정 이행이 일치하도록 채택여부 체크
- (전기성능 2) 전압강하계산서의 간선 전압강하율 최대값이 일치하도록 입력
근거서류
- 전압강하 계산서 등
