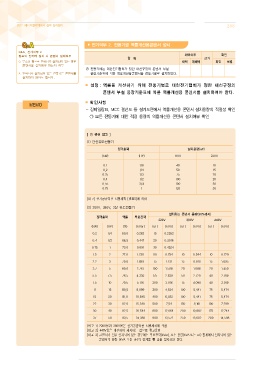

▪전기의무 2. 전동기별 역률개선용콘텐서 설치
Q&A. 전기의무 2
펌프의 인버터 설치 시 콘덴서 설치여부 채택여부 확인
항 목 근거
Q. 부스터 펌프로 인버터가 설치되어 있는 경우 채택 미채택 확인 보류
콘덴서를 설치해야 하는지 여부
② 전동기에는 대한전기협회가 정한 내선규정의 콘덴서 부설
A. 인버터가 설치되어 있는 전동기는 콘덴서를 용량기준표에 의한 역률개선용콘덴서를 전동기별로 설치하였다.
설치하지 않아도 됩니다.
설명:역률을 개선하기 위해 전동기별로 대한전기협회가 정한 내선규정의
콘덴서 부설 용량기준표에 따른 역률개선용 콘덴서를 설치하여야 한다.
확인사항
- 장비일람표, MCC 결선도 등 설계도면에서 역률개선용 콘덴서 설치용량의 적절성 확인
㉠ 모든 전동기에 대한 적정 용량의 역률개선용 콘덴서 설치여부 확인
[ ㉠ 관련 참고 ]
(1) 단산유도전동기
정격출력 설치용량(uF)
(kW) (HP) 110V 220V
0.1 1/8 40 10
0.2 1/4 50 15
0.25 1/3 75 20
0.4 1/2 100 20
0.55 3/4 100 30
0.75 1 120 30
[비고] 전기공급약관 시행세칙 [별표5]에 의함
(2) 200V, 380V, 3상 유도전동기
설치하는 콘덴서 용량(90%까지)
정격출력 역률 무효전력
220V 380V 440V
(kW) (HP) (%) (kVar) (uF) (kVA) (uF) (kVA) (uF) (kVA)
0.2 1/4 60.0 0.262 15 0.2262 - - - -
0.4 1/2 66.5 0.447 20 0.3016 - - - -
0.75 1 73.0 0.691 30 0.4524 - - - -
1.5 2 77.0 1.230 50 0.754 10 0.544 10 0.729
2.2 3 79.0 1.699 75 1.131 15 0.816 15 1.095
3.7 5 80.0 2.767 100 1.508 20 1.088 20 1.459
5.5 7.5 78.5 4.330 175 2.639 50 2.720 40 2.919
7.5 10 79.5 5.716 200 3.016 75 4.080 40 2.919
11 15 80.5 8.099 300 4.524 100 5.441 75 5.474
15 20 81.0 10.845 400 6.032 100 5.441 75 5.474
22 30 82.0 15.340 500 7.54 150 8.161 100 7.299
30 40 82.5 20.544 800 12.064 200 10.882 175 12.744
37 50 83.5 24.380 900 13.572 250 13.602 200 14.598
[비고 1] 200V용과 380V용은 전기공급약관 시행세칙에 의함
[비고 2] 440V용은 계산하여 제시하는 값으로 참고용임
[비고 3] 콘덴서가 일부 설치되어 있는 경우에는 무효전력(kVar), 또는 용량(kVA 또는 uF) 합계에서 설치되어 있는
콘덴서의 용량 (kVA 또는 uF)의 합계를 뺀 값을 설치하면 된다.
