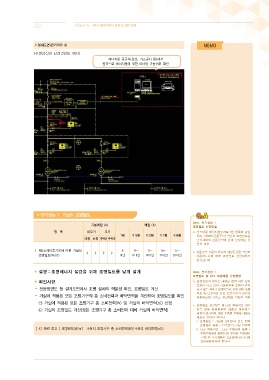

설계도면(전기의무 9)

<수변전설비 단선결선도 예시>
에너지원 공급사(한전, 가스공사 등)에서
원격으로 에너지원에 대한 미터링 가능여부 확인

▪전기성능 1. 거실의 조명밀도

Q&A. 전기성능 1
기본배점 (a) 배점 (b)
조명밀도 산정방법
항 목 비주거 주거 Q. 전기부문 에너지성능지표 1번 항목과 관련
1점 0.9점 0.8점 0.7점 0.6점 하여, 아파트(공동주택) 거실의 조명밀도는
대형 소형 주택1 주택2 단위세대의 전용면적에 한해 산정하는 것
인지 여부
1. 제5조제10호가목에 따른 거실의 8 8~ 11~ 14~ 17~
3 2 2 2 A. 전용면적 기준이 아니라 해당공간을 거실로
조명밀도(W/㎡) 미만 11미만 14미만 17미만 20미만 사용하느냐에 따라 조명밀도 산정여부가
결정됩니다.

설명：조명에너지 절감을 위해 조명밀도를 낮게 설계 Q&A. 전기성능 1
조명밀도 및 LED 적용비율 산정방법
확인사항 Q. 근생건물의 경우는 대부분 천정 마감 없이
준공이 나고 있어 거실부위에 조명이 반영
- 전등평면도 등 설계도면에서 조명 설치의 적절성 확인, 조명밀도 계산 되지 않는 경우가 발생하는데, 이럴 경우 조명
밀도 및 LED비율 등을 조명기구가 반영된
- 거실에 적용된 모든 조명기구의 총 소비전력과 바닥면적을 계산하여 조명밀도를 확인 공용부분만 가지고 계산해도 되는지 여부
㉠ 거실에 적용된 모든 조명기구 총 소비전력(W) 및 거실의 바닥면적(㎡) 산정
A. 조명밀도 계산항목 및 LED 적용비율 계산
㉡ 거실의 조명밀도 계산(모든 조명기구 총 소비전력 대비 거실의 바닥면적) 항목 모두 공용부분만 제출할 경우에는
배점이 불가하며, 해당 건축물 전체에 대해서
제출이 되어야 합니다.
1. 조명밀도 : 거실에 설치되어 있는 전체
조명설비 용량 / 건축물의 거실 연면적
[ ㉡ 관련 참고 ] 조명밀도(W/㎡)：거실의 조명기구 총 소비전력(W)/거실의 바닥면적(㎡)) 2. LED 적용비율 : LED 조명설비 용량 /
전체조명설비 용량(지하 주차장 조명설비
포함) 단, LED제품은 고효율에너지기자재
인증제품이어야 합니다.
