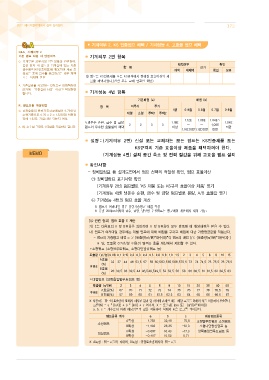

▪기계의무 2. KS 인증펌프 채택 / 기계성능 4. 고효율 펌프 채택
Q&A. 기계의무 2
기존 펌프 사용 시 인정여부 기계의무 2번 항목
Q. 기계부문 의무사항 2번 항목과 관련하여,
같은 단지 내 별도의 기계실에 있는 기존 항 목 채택여부 근거 확인
급수펌프(KS인증제품)를 활용하여 새로 증 채택 미채택 확인 보류
축되는 동에 급수를 공급하려는 경우 채택
또는 미채택 판단 ② 펌프는 KS인증제품 또는 KS규격에서 정해진 효율이상의 제
품을 채택하였다.(신설 또는 교체 펌프만 해당)
A. 기존설비를 사용하는 것이므로 미채택이며
근거에 ‘기존설비 사용’이라고 작성하면
됩니다. 기계성능 4번 항목
기본배점 (a) 배점 (b)
P. 펌프효율 계산방법 항 목 비주거 주거
Q. 펌프효율의 용량가중평균배점이 0.76이면 1점 0.9점 0.8점 0.7점 0.6점
소형기준으로 0.76 x 2 = 1.52인데 최종평 대형 소형 주택1 주택2
점에 1.52로 기입하면 되는지 여부 1.12E 1.08E 1.04E~
4.냉온수 순환, 급수 및 급탕 1.16E 1.04E
A. 네, 소수점 그대로 1.52점을 기입하면 됩니다. 펌프의 우수한 효율설비 채택 2 2 3 3 이상 ~ ~ 1.08E 미만
1.16E미만1.12E미만 미만
설명:(기계의무 2번) 신설 또는 교체하는 모든 펌프는 KS인증제품 또는
KS규격의 기준 효율이상 제품을 채택하여야 한다.
(기계성능 4번) 설치 공간 축소 및 전력 절감을 위해 고효율 펌프 설치
확인사항
- 장비일람표 등 설계도면에서 펌프 선택의 적절성 확인, 펌프 효율계산
㉠ 장비일람표 표기사항 확인
(기계의무 2번) 펌프별로 'KS 제품 또는 KS규격 효율이상 제품' 명기
(기계성능 4번) 냉온수 순환, 급수 및 급탕 펌프별로 용량, A/B 효율값 명기
㉡ 기계성능 4번의 펌프 효율 계산
※ 펌프가 여러대일 경우 용량가중평균 배점 작성
※ 유량 200lpm이하의 급수, 급탕, 냉난방 순환펌프는 평균배점 계산에서 제외 가능」
[㉡ 관련 참고] 펌프 효율 E 계산
가) E는 다음표의 A 및 B효율을 의미하며 A 및 B효율이 모두 만족될 때 해당배점을 받을 수 있다.
나) 펌프가 여러대일 경우에는 개별 펌프에 대해 배점을 구하고 배점에 대한 가중평균값을 적용한다.
- 펌프의 가중평균 배점 = Σ {토출량(㎥/분)*대수(대)*각 펌프의 배점 }/Σ {토출량(㎥/분)*대수(대) }
※ 단, 토출량 0.2㎥/분 이하의 펌프는 효율 계산에서 제외할 수 있다.
◦소형펌프 (소형벌루트펌프, 소형다단원심펌프 등)
토출량 (㎥/분) 0.08 0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.5 2 3 4 5 6 8 10 15
A효율
32 37 44 48 53.5 57 59 60.563.565.568.570.5 73 74 74.5 75 75.5 76 76.5
(%)
효율E
B효율
26 30.5 36 39.5 44 46.548.549.5 52 53.5 56 58 60 60.5 61 61.5 62 62.5 63
(%)
◦대형펌프 (양쪽흡입벌루트펌프 등)
토출량 (㎥/분) 2 3 4 5 6 8 10 15 20 30 40 50
A효율(%) 67 70 71 72 73 74 75 76 77 78 78.5 79
효율E
B효율(%) 57 59 60 61 61.5 62.5 63 64 65 66 66.5 67
※ 사용하는 펌프의 토출량이 표에서 제시된 값과 값 사이에 존재할 때는 해당 효율을 아래의 식을 이용하여 산출한다.
효율(%) = a * [lnX]2 + b * [InX] + c 여기서, X = 토출량[ lpm 또는 (㎥/(분*1000))]
a, b, c = 계수로서 아래 해당펌프의 값을 적용하며 식에서 In은 로그를 의미한다.
펌프종류 계수 a b c 해당펌프종류
A특성 -1.738 32.48 -75.8 소형벌루트펌프 소형펌프
소형펌프
B특성 -1.403 26.35 -61.3 소형다단원심펌프 등
A특성 -0.697 16.43 -17.3 양쪽흡입벌루트펌프 등
대형펌프
B특성 -0.407 10.52 0.71
※ A특성:펌프효율의 최대치, B특성:규정토출량에서의 펌프효율
