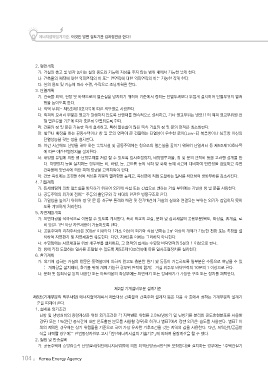

Page 108 - 에너지절약설계기준FAQ(2019년)

2. 평면계획
가. 거실의 층고 및 반자 높이는 실의 용도와 기능에 지장을 주지 않는 범위 내에서 가능한 낮게 한다.
나. 건축물의 체적에 대한 외피면적의 비 또는 연면적에 대한 외피면적의 비는 가능한 작게 한다.
다. 실의 용도 및 기능에 따라 수평, 수직으로 조닝계획을 한다.
3. 단열계획
가. 건축물 외벽, 천장 및 바닥으로의 열손실을 방지하기 위하여 기준에서 정하는 단열두께보다 두껍게 설치하여 단열부위의 열저
항을 높이도록 한다.
나. 외벽 부위는 제5조제10호차목에 따른 외단열로 시공한다.
다. 외피의 모서리 부분은 열교가 발생하지 않도록 단열재를 연속적으로 설치하고, 기타 열교부위는 별표11의 외피 열교부위별 선
형 열관류율 기준에 따라 충분히 단열되도록 한다.
라. 건물의 창 및 문은 가능한 작게 설계하고, 특히 열손실이 많은 북측 거실의 창 및 문의 면적은 최소화한다.
마. 발코니 확장을 하는 공동주택이나 창 및 문의 면적이 큰 건물에는 단열성이 우수한 로이(Low-E) 복층창이나 삼중창 이상의
단열성능을 갖는 창을 설치한다.
바. 야간 시간에도 난방을 해야 하는 숙박시설 및 공동주택에는 창으로의 열손실을 줄이기 위하여 단열셔터 등 제5조제10호타목
에 따른 야간단열장치를 설치한다.
사. 태양열 유입에 의한 냉·난방부하를 저감 할 수 있도록 일사조절장치, 태양열투과율, 창 및 문의 면적비 등을 고려한 설계를 한
다. 차양장치 등을 설치하는 경우에는 비, 바람, 눈, 고드름 등의 낙하 및 화재 등의 사고에 대비하여 안전성을 검토하고 주변
건축물에 빛반사에 의한 피해 영향을 고려하여야 한다.
아. 건물 옥상에는 조경을 하여 최상층 지붕의 열저항을 높이고, 옥상면에 직접 도달하는 일사를 차단하여 냉방부하를 감소시킨다.
4. 기밀계획
가. 틈새바람에 의한 열손실을 방지하기 위하여 외기에 직접 또는 간접으로 면하는 거실 부위에는 기밀성 창 및 문을 사용한다.
나. 공동주택의 외기에 접하는 주동의 출입구와 각 세대의 현관은 방풍구조로 한다.
다. 기밀성을 높이기 위하여 창 및 문 등 개구부 둘레와 배관 및 전기배선이 거실의 실내와 연결되는 부위는 외기가 침입하지 못하
도록 기밀하게 처리한다.
5. 자연채광계획
가. 자연채광을 적극적으로 이용할 수 있도록 계획한다. 특히 학교의 교실, 문화 및 집회시설의 공용부분(복도, 화장실, 휴게실, 로
비 등)은 1면 이상 자연채광이 가능하도록 한다.
나. 공동주택의 지하주차장은 300㎡ 이내마다 1개소 이상의 외기와 직접 면하는 2㎡ 이상의 개폐가 가능한 천창 또는 측창을 설
치하여 자연환기 및 자연채광을 유도한다. 다만, 지하2층 이하는 그러하지 아니한다.
다. 수영장에는 자연채광을 위한 개구부를 설치하되, 그 면적의 합계는 수영장 바닥면적의 5분의 1 이상으로 한다.
라. 창에 직접 도달하는 일사를 조절할 수 있도록 제5조제10호러목에 따른 일사조절장치를 설치한다.
6. 환기계획
가. 외기에 접하는 거실의 창문은 동력설비에 의하지 않고도 충분한 환기 및 통풍이 가능하도록 일부분은 수동으로 여닫을 수 있
는 개폐창을 설치하되, 환기를 위해 개폐 가능한 창부위 면적의 합계는 거실 외주부 바닥면적의 10분의 1 이상으로 한다.
나. 문화 및 집회시설 등의 대공간 또는 아트리움의 최상부에는 자연배기 또는 강제배기가 가능한 구조 또는 장치를 채택한다.

제2절 기계설비부문 설계기준

제8조(기계부문의 의무사항) 에너지절약계획서 제출대상 건축물의 건축주와 설계자 등은 다음 각 호에서 정하는 기계부문의 설계기
준을 따라야 한다.
1. 설계용 외기조건
난방 및 냉방설비의 용량계산을 위한 외기조건은 각 지역별로 위험률 2.5％(냉방기 및 난방기를 분리한 온도출현분포를 사용할
경우) 또는 1％(연간 총시간에 대한 온도출현 분포를 사용할 경우)로 하거나 별표7에서 정한 외기온·습도를 사용한다. 별표7 이
외의 지역인 경우에는 상기 위험률을 기준으로 하여 가장 유사한 기후조건을 갖는 지역의 값을 사용한다. 다만, 지역난방공급방
식을 채택할 경우에는 산업통상자원부 고시 「집단에너지시설의 기술기준」에 의하여 용량계산을 할 수 있다.
2. 열원 및 반송설비
가. 공동주택에 중앙집중식 난방설비(집단에너지사업법에 의한 지역난방공급방식을 포함한다)를 설치하는 경우에는 「주택건설기

104╻ Korea Energy Agency
