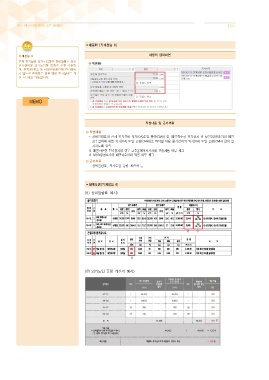

Page 188 - 에너지절약계획서실무길라잡이2017
P. 188
188
세움터 (기계성능 6)
기계성능 6 세움터 입력화면
전체 환기설비 외기도입량은 장비일람표 상의
환기설비별 외기도입량 합계로 산정 가능하
며, 주차장/창고 등 비냉난방공간에 환기설비
가 별도로 존재하는 경우 해당 환기설비는 계
산 시 제외 가능합니다.
작성내용 및 근거서류
작성내용
- 장비일람표의 전체 환기설비 외기(OA)도입 풍량(CMH) 합, 폐열회수형 환기장치 및 보일러/공조기의 폐열
회수설비에 대한 외기(OA) 도입 풍량(CMH)합, 바닥열 이용 환기장치의 외기(OA) 도입 풍량(CMH) 합이 일
치하도록 입력
※ 폐열회수형 환기장치의 경우 고효율에너지기자재 인증제품 여부 체크
※ 보일러/공조기의 폐열회수설비 적용 여부 체크
근거서류
- 장비일람표, 외기도입 풍량 계산서 등
설계도면(기계성능 6)
<① 장비일람표 예시>
<② 외기도입 풍량 계산서 예시>
