241

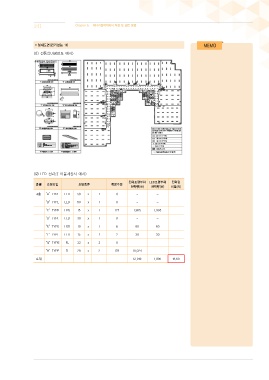

설계도면(전기성능 11)

<① 전등설비평면도 예시>

<② LED 전력량 비율계산서 예시>
전체조명부하 LED조명부하 전력량
층별 조명타입 조명종류 적용수량
전력량(W) 전력량(W) 비율(%)
4층 “A”TYPE LED 50 x 1 0 - -
“B”TYPE LED 50 x 1 0 - -
“C”TYPE LED 15 x 1 127 1,905 1,905

“D”TYPE LED 30 x 1 0 - -
“E”TYPE LED 10 x 1 6 60 60
“F”TYPE LED 15 x 1 2 30 30
“G”TYPE FL 32 x 2 0 - -

“H”TYPE FL 28 x 2 179 10,024 -
소계 12,019 1,995 16.60
